一文梳理自定义View工作流程

Posted
By liaozhoubei
9 min read

前言

  • 自定义View 是 Android 开发者必须了解的基础
  • 网上有大量关于自定义View 原理的文章，但存在一些问题：内容不全、思路不清晰、无源码分析、简单问题复杂化等等
  • 今天，我将全面总结自定义View 的原理，我能保证这是市面上的最全面、最清晰、最易懂的
  1. 本文秉着“结论先行、详细分析在后”的原则，即先让大家感性认识，再通过理性分析从而理解问题；
  2. 所以，请各位读者先记住结论，再往下继续看分析；
  3. 文章较长，阅读需要较长时间，建议收藏等充足时间再进行阅读

Carson带你学Android自定义View文章系列：
Carson带你学Android：自定义View基础
Carson带你学Android：自定义View-ViewRoot、DecorView、Window区别是什么
Carson带你学Android：一文梳理自定义View工作流程
Carson带你学Android：自定义View绘制准备-DecorView创建
Carson带你学Android：自定义View Measure过程
Carson带你学Android：带你了解神秘的MeasureSpec类
Carson带你学Android：自定义View Layout过程
Carson带你学Android：自定义View Draw过程
Carson带你学Android：手把手教你写一个完整的自定义View
Carson带你学Android：Canvas类全面解析
Carson带你学Android：Path类全面解析

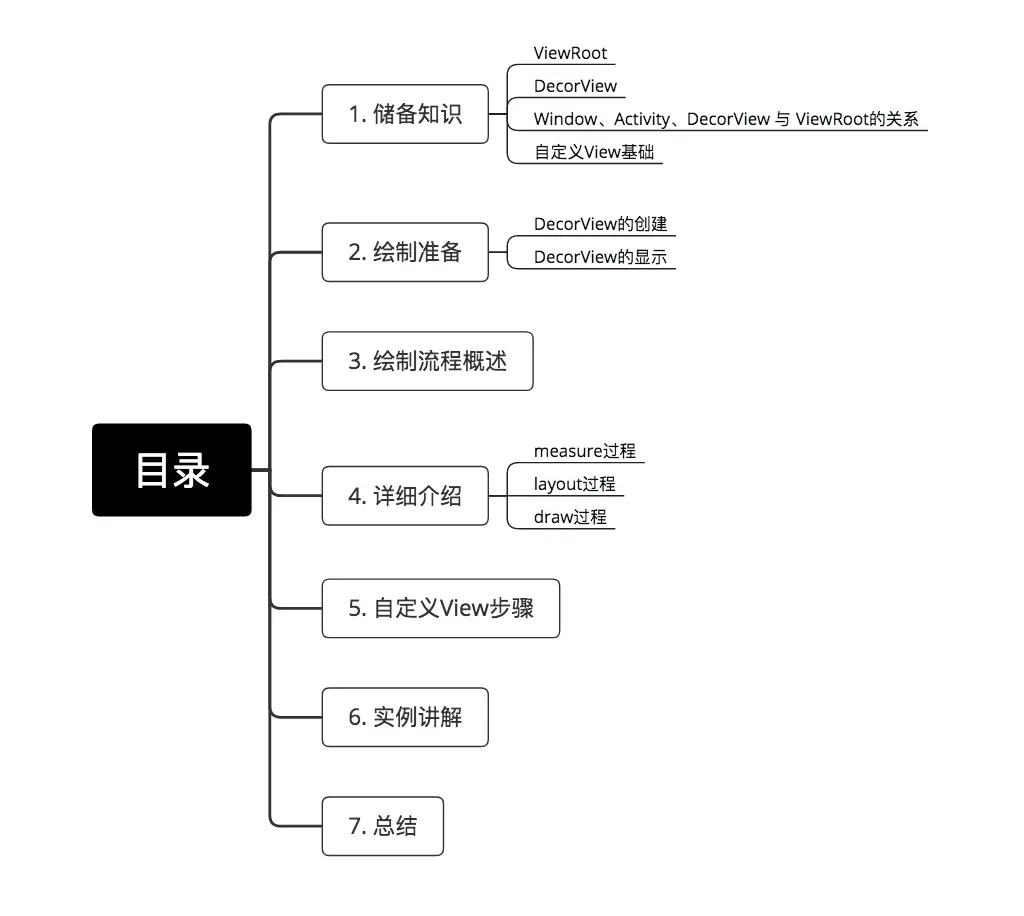

目录

示意图

1. 储备知识

1.1 ViewRoot

  • 定义
    连接器，对应于ViewRootImpl类

  • 作用

    1. 连接WindowManager 和 DecorView
    2. 完成View的三大流程： measure、layout、draw

  • 特别注意

1
2
3
4
5
6

// 在主线程中，Activity对象被创建后：
// 1. 自动将DecorView添加到Window中 & 创建ViewRootImpll对象
root = new ViewRootImpl(view.getContent(),display);

// 3. 将ViewRootImpll对象与DecorView建立关联
root.setView(view,wparams,panelParentView)

1.2 DecorView

  • 定义：顶层View

即 Android 视图树的根节点；同时也是 FrameLayout 的子类

  • 作用：显示 & 加载布局

View层的事件都先经过DecorView，再传递到View

  • 特别说明
    内含1个竖直方向的LinearLayout，分为2部分：上 = 标题栏（titlebar）、下 = 内容栏（content）

示意图

在Activity中通过 setContentView（）所设置的布局文件其实是被加到内容栏之中的，成为其唯一子View = id为content的FrameLayout中

1
2
3
4
5
6

// 在代码中可通过content得到对应加载的布局

// 1. 得到content
ViewGroup content = (ViewGroup)findViewById(android.R.id.content);
// 2. 得到设置的View
ViewGroup rootView = (ViewGroup) content.getChildAt(0);

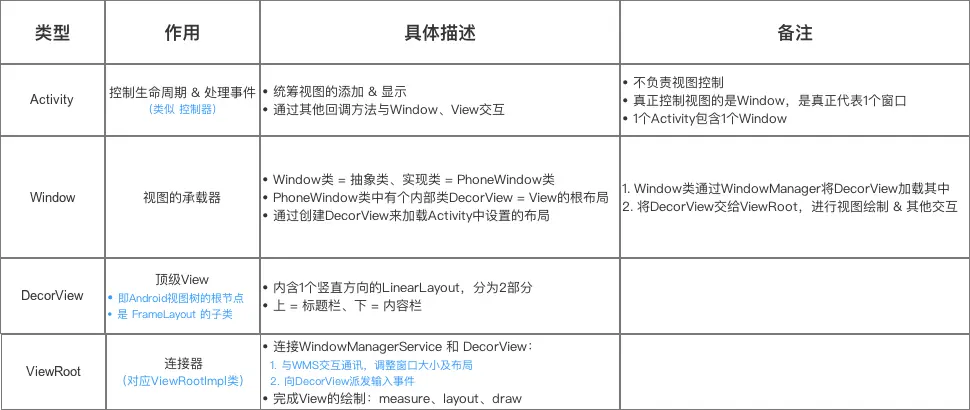

1.3 Window、Activity、DecorView 与 ViewRoot的关系

  • 简介

示意图

1.4 自定义View基础

了解自定义View流程前，需了解一定的自定义View基础，具体请看文章：自定义View基础

2. 绘制准备

  • 回忆上图，可看出最后1步 = 绘制

    示意图

  • 但在绘制前，系统会有一些绘制准备，即前面几个步骤：创建PhoneWindow类、DecorView类、ViewRootmpl类等

故，下面我会先将绘制前的准备，再开始讲绘制流程

3. 绘制流程概述

  • 从上可知，View的绘制流程开始于：ViewRootImpl对象的performTraversals()
  • 源码分析
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

/**
  * 源码分析：ViewRootImpl.performTraversals()
  */
  private void performTraversals() {

        // 1. 执行measure流程
        // 内部会调用performMeasure()
        measureHierarchy(host, lp, res,desiredWindowWidth, desiredWindowHeight);

        // 2. 执行layout流程
        performLayout(lp, mWidth, mHeight);

        // 3. 执行draw流程
        performDraw();
    }

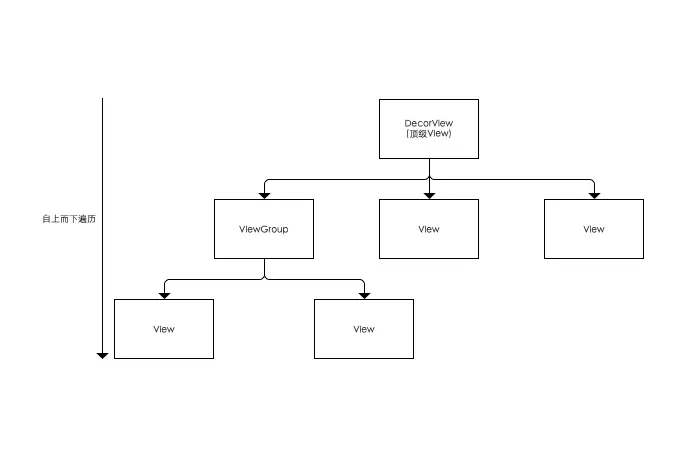

  • 从上面的performTraversals()可知：View的绘制流程从顶级View（DecorView）的ViewGroup开始，一层一层从ViewGroup至子View遍历测绘

即：自上而下遍历、由父视图到子视图、每一个 ViewGroup 负责测绘它所有的子视图，而最底层的 View 会负责测绘自身

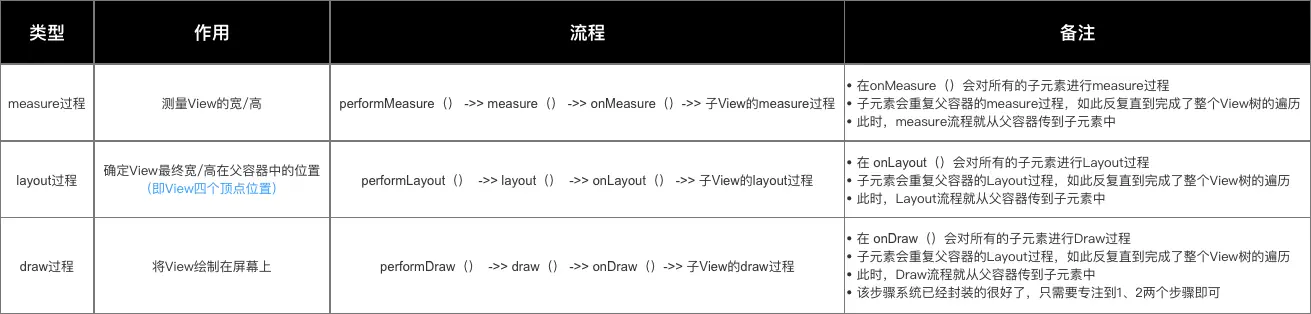

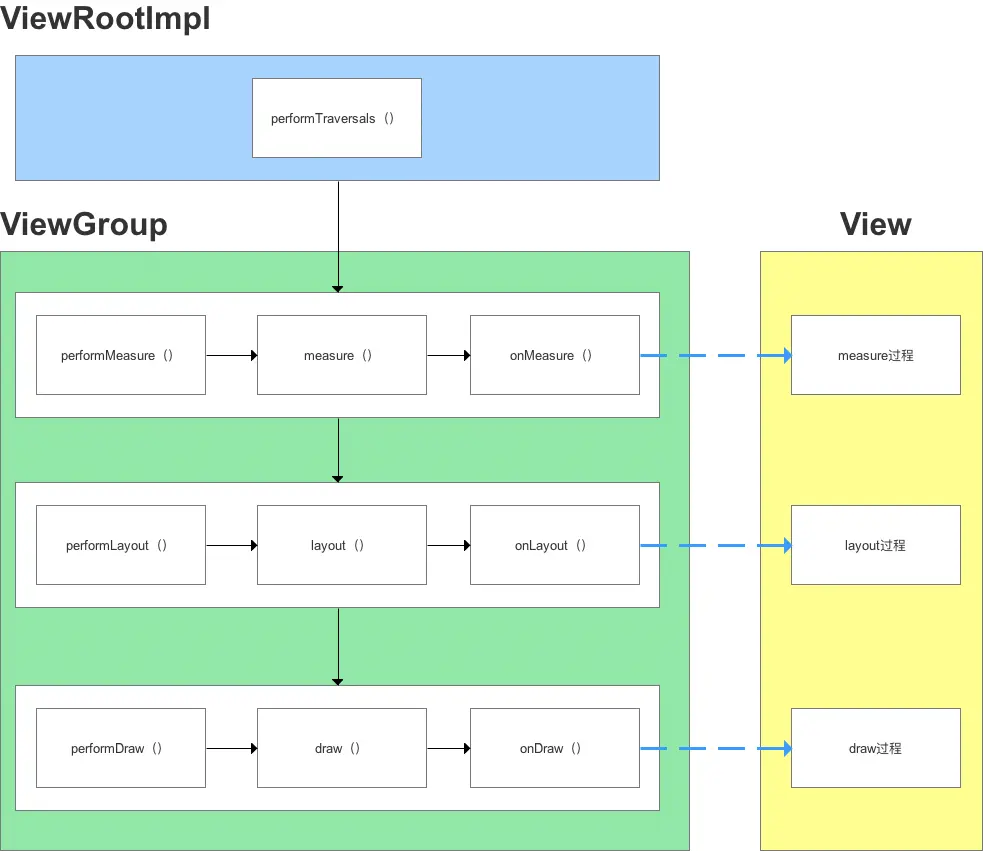

  • 绘制的流程 = measure过程、layout过程、draw过程，具体如下

示意图

示意图

下面，我将详细讲解View绘制的三大流程：measure过程、layout过程、draw过程

4. 详细介绍

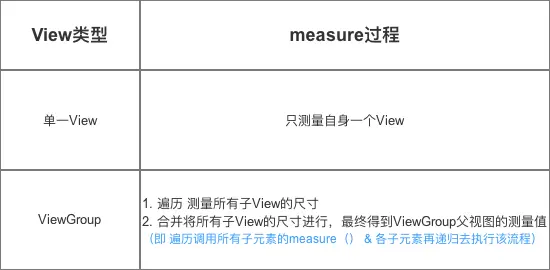

4.1 Measure 过程

  • 作用
    测量View的宽 / 高
  1. 在某些情况下，需要多次测量（measure）才能确定View最终的宽/高；
  2. 该情况下，measure过程后得到的宽 / 高可能不准确；
  3. 此处建议：在layout过程中onLayout()去获取最终的宽 / 高
  • 具体流程

示意图

示意图

4.2 Layout过程

  • 作用
    计算视图（View）的位置

即计算View的四个顶点位置：Left、Top、Right 和 Bottom

  • 具体流程

    示意图

示意图

  • 详细讲解

请看文章：自定义View Layout过程

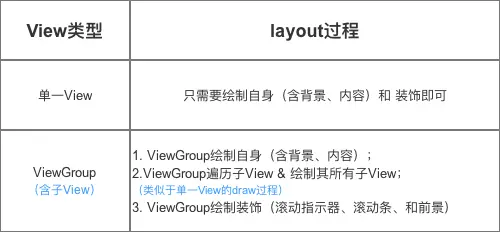

4.3 Draw过程

  • 作用
    绘制View视图

  • 具体流程

示意图

示意图

至此，关于自定义View的工作流程讲解完毕。

5. 自定义View的步骤

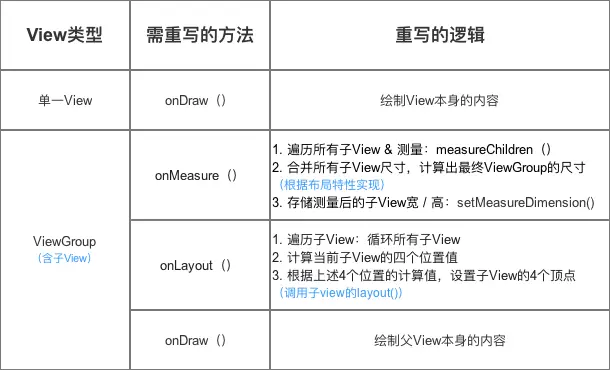

步骤1：实现Measure、Layout、Draw流程

  • 从View的工作流程（measure过程、layout过程、draw过程）来看，若要实现自定义View，根据自定义View的种类不同（单一View / ViewGroup），需自定义实现不同的方法
  • 主要是：onMeasure()、onLayout()、onDraw()，具体如下

示意图

步骤2：自定义属性

  1. 在values目录下创建自定义属性的xml文件
  2. 在自定义View的构造方法中加载自定义XML文件 & 解析属性值
  3. 在布局文件中使用自定义属性

6. 实例讲解

结合原理 & 实现步骤，若需实现1个自定义View，请看文章：手把手教你写一个完整的自定义View

7. 总结

欢迎关注Carson_Ho的简书

不定期分享关于安卓开发的干货，追求短、平、快，但却不缺深度。

请点赞！因为你的鼓励是我写作的最大动力！

本文转自 https://www.jianshu.com/p/e79a55c141d6，如有侵权，请联系删除。
